懸掛鏈輸送流水線是輸送設備的一個大類,因為結構與其它輸送機不一樣,所以使用的方法和功能也不一樣;懸掛鏈輸送線最常見的在噴涂流水線,烘烤流水線,噴漆流水線,汽車制造流水線,酸洗流水線;主要在五金制造,食品加工等行業,在某些行業占據一定的市場應用;【懸掛鏈輸送線組成】：

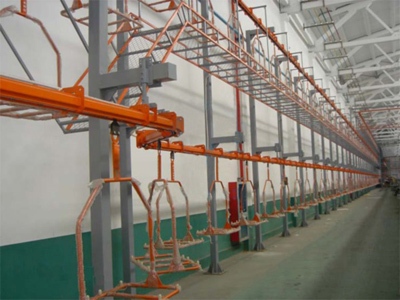

主題主要是由鏈條﹑軌道﹑工裝吊具﹑支架﹑電機傳動座和拉緊調整座等組件組成。采用變頻調速控制系統。懸掛輸送線主要結構有單滾珠和雙滾珠，根據載重的物件選擇的也不一樣，根據輸送物件的區分，可分為通用和輕型的牽引式懸掛輸送、通用積放式和輕型積放式的推式懸掛輸送、重型懸掛鏈輸送. 主要部件導軌均選用16Mn材質經過深加工而成，使用壽命在5年以上。鏈條節距常用的有150/200/240/250等，在設計之初單點承重也各不一樣。
材料主要有:鋼鐵,不銹鋼幾種;
【懸掛鏈輸送流水線的用途】

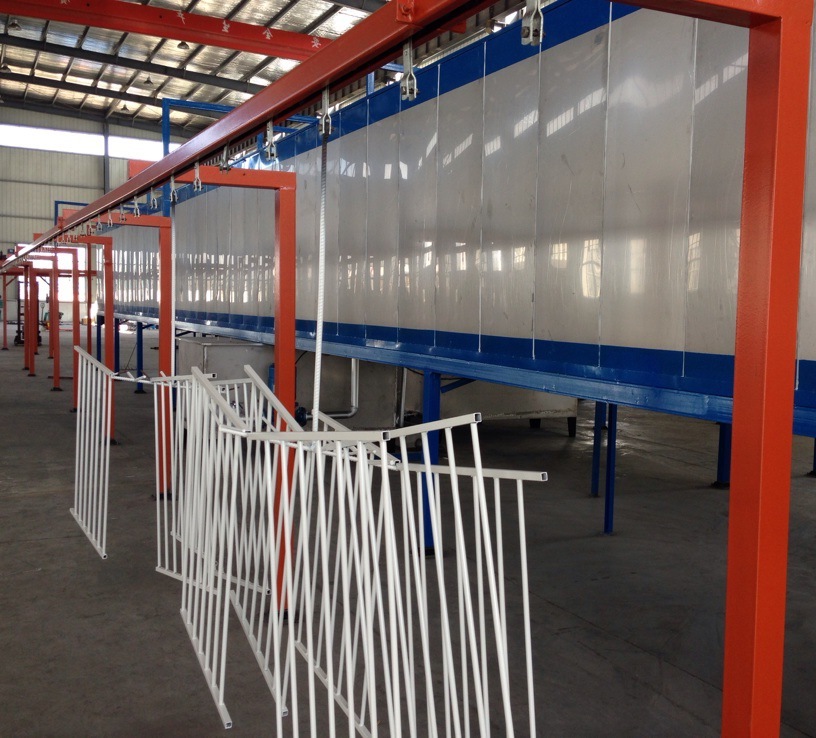

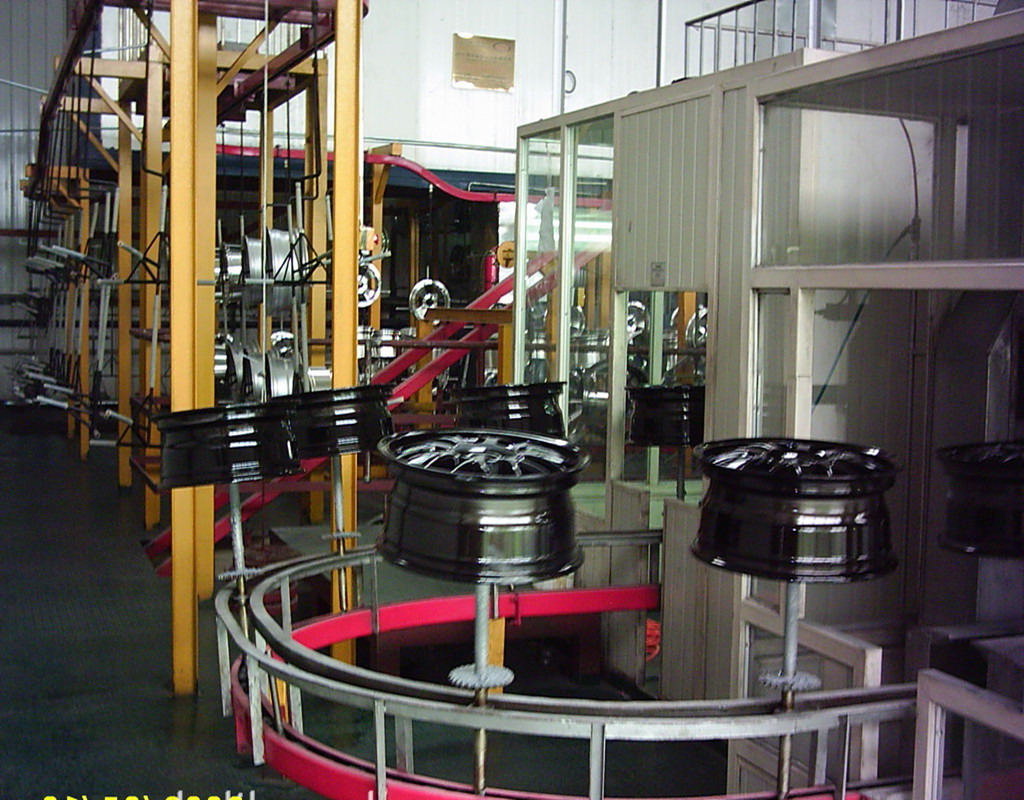

懸掛鏈輸送流水線因為結構特殊,可以在狹窄的空間運行,可以在地面或者空中安裝,用途相對而言適用于工件的遠距離輸送、樓層提升、送料等工藝以及自動化涂裝生產線。 懸掛輸送鏈適用于工廠烤漆加工，金屬涂裝加工，機電生產組裝線上，如家具廠配件，自行車廠組裝，電子廠配件輸送，電鍍廠掛鍍滾鍍加工，五金廠配件修整，汽車廠配件集合輸送等。
懸掛輸送輸送流水線傳動模式分類 : 提式懸掛輸送線、推式懸掛輸送線和拖式懸掛輸送線。
(1)提式懸掛輸送線

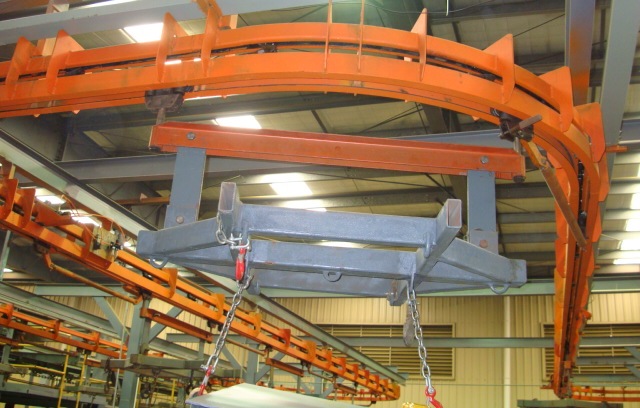

即普通的懸掛式輸送機由架空軌道、牽引鏈條、滑架、起重機、轉向裝置、驅動裝置、張緊裝置、安全裝置等組成。架空軌道形成一個閉環，滑架在其上運行。每個滑架都以等距連接到牽引鏈上。牽引鏈條由與架空鐵路線相同的閉環組成，通過水平、垂直或傾斜的重定向裝置。升降齒輪攜帶物品，
并與滑架連接。根據傳輸線路的長度，可以提供一個單一驅動裝置或多個驅動裝置。單傳動傳動線可以達到500米左右的長度。多驅動器的傳輸線路可以更長，但驅動程序需要同步。在架空軌道的傾斜部分有一個捕手。牽引鏈一旦打破捕手，就會阻擋滑架，防止物品掉落。提升輸送機不能將物品從一條輸送線轉移到另一條輸送線。
(2)推式懸掛輸送線
物品可以從一條輸送線轉移到另一條輸送線。結構和提升輸送機之間的區別在于沿輸送線有兩條高架導軌;除了滑架之外，還有運載拖車（稱為拖車），每個滑架與牽引鏈連接并沿著上導軌延伸。拖車依靠托架下方的推動器推動下導軌而不連接到托架;該線由主線，副線，開關和提升部分組成。推動器與拖車停止裝置結合或脫離，以使拖車從一條線路運行，停止或轉動通道到另一條線路。提升部分允許拖車從一個水平移動到另一個水平。拖車增加了一個杠桿系統，包括一個前桿，一個后擋板和一個擋板，成為一個累積拖車。累積拖車用于累積推式懸掛輸送機。拖車的累積和釋放過程是：當拖車驅動到輔助線上的預定位置時，
拖車的前桿通過止動件的接觸而抬起，然后止動器下降并與推動器脫離，并且拖車停了下來。預先;在最后一輛拖車到達后，前桿由已經停止的拖車的后擋板提升，并且擋板也被降下并停放。隨后的拖車也按順序停放，形成一個懸空倉庫。當拖車松開時，避免了止動器的觸點，降低了拖車的前桿，提升了止動器，并且繼續在輔助線上移動的托架推動器與止動器重新接合以制造拖車跑。拖車被驅出后，后一拖車的前桿下降，推動器被推到停止位置。此時，止動器的接觸已恢復到原始位置，并且后一個拖車的前桿接觸。抬起并停下來。相應地，隨后的拖車也停在前面。由于主要和次要線路以及邏輯控制的應用，可以將幾個有節奏地不同的生產過程組合成復合節奏生產系統，以自動化水的生產和輸送。
(3)拖式懸掛輸送線
它與提式不同之處是將懸掛的吊具改為在地面上運行的小車。
提式懸掛輸送機和推式懸掛輸送機每個吊具或掛車的承載量一般在600千克以下,拖式懸掛輸送機每個小車的承載量可大于1000千克。
懸掛鏈負荷：鏈條節距為150mm，負荷重量8kg；鏈條節距為200mm，負荷重量30kg；鏈條節距為300mm，負荷重量60kg。
懸掛鏈輸送流水線優 點:
因地制宜利用有限空間選擇輸送線路，既可以在狹窄的空間穿梭,也可以避開地面障礙物進行空中輸送,根據工藝要求，自由搭建輸送長度和增設加工工藝；與其它輸送設備皮帶輸送機,滾筒輸送機,鏈板輸送機等比較,在一些行業,懸掛鏈輸送流水線功能比較顯著; 應用于配件生產/噴涂/打磨/檢修/檢驗等生產流水線式生產作業. 能將倉庫、裝配線等相關節點有機的結合起來，可在最大程度上理順車間的物流，產生更大的效益，懸掛輸送線不同于鏈板輸送，主要是單鏈條傳輸，在一定的軌道內由滾珠軸承滑動，
方便形成流水式作業，極大的節省人力﹑提高生產效率，可以跨車間鋪設；當前懸掛輸送線也不是什么高技術的輸送設備，隨著行業環保監管，許多五金機電加工行業向著大型集約化發展，懸掛輸送線正好解決了夸車間輸送的難題；
